如何设计电磁屏蔽室的结构
发布时间:2024-08-30 21:40浏览次数:

现在有越来越多的地方都在使用电磁屏蔽室。电磁屏蔽室的结构主要包括屏蔽门、壳体、电源滤波器等等,在设计的时候需要考虑的地方是很多的呢。下面屏蔽室厂家给大家分析一下如何设计电磁屏蔽室的结构。希望我们介绍的这些内容对大家是有帮助的。
1、电源滤波器:单相高性能电源滤波器。进入屏蔽室的每根电源线均应配置电源滤波器,目前广泛采用低泄露电源的电源滤波器,其插入衰减值与屏蔽效能一致;所有电源滤波器应集中安装,滤波器的前端不能有过流保护装置但可设置过载保护装置。

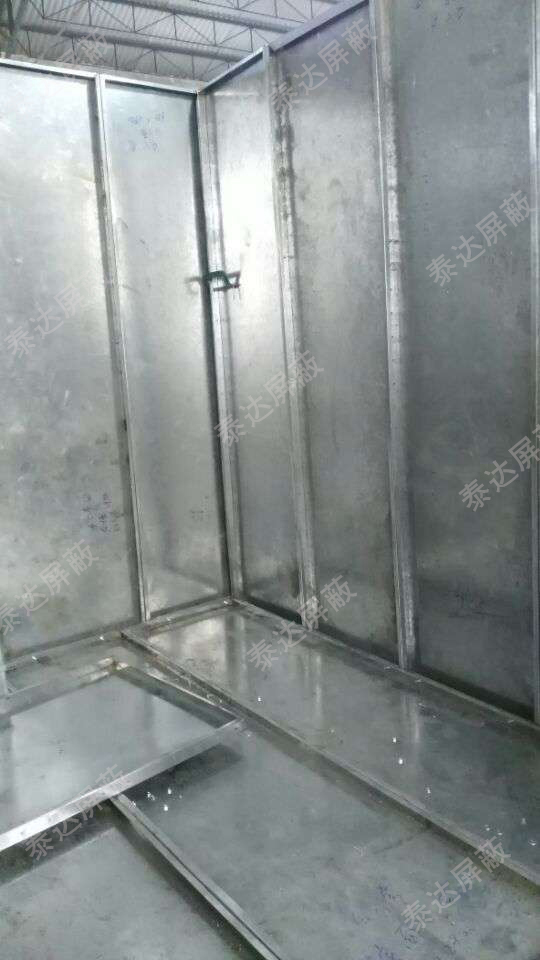

2、壳体:有六面板体及壳体与地面之间的绝缘处理。六面板体是由厚度为1.5mm的冷轧钢板制成单元模块,镀锌喷塑后通过M8镀锌螺栓、螺母、垫片及导电衬垫组装而成。
3、屏蔽门:双点手动(或电动)锁紧屏蔽门,门洞尺寸为1800×850(mm)。采用铰链插刀式密闭屏蔽门,门的锁紧点为双点手动锁紧结构;采用单刀插入式电磁密封技术、复合刀口、可拆卸式好的铍青铜簧片,维护性好;内外门板为双层绝缘式机构,门表面采用亚光不锈板装饰。
4、通风波导窗:蜂窝型通风波导窗,尺寸为300×300(mm)。屏蔽通风窗成截止波导形式,其插入衰减应于屏蔽室指标一致,波导窗由许多个波导组成的波导束,小波导截面形状为六角形;波导片采用真空钎焊新工艺组成整件。
在设计的时候需要从四个方面去进行考虑的,每一个方面都需要考虑到,电磁屏蔽室的室内电器设计需满足电源进线与屏蔽室壁间绝缘电阻及导线与导线之间的绝缘电阻大于2MΩ的要求。顶的设计主要包括吊顶龙骨+微孔铝板,电磁屏蔽室作为我公司的主要产品,优化设计,降低损耗,主动压缩利润空间,使屏蔽设备的造价得以大幅下调。
